1、冲击主体一体化整流充电电源

额定电压：Un = 100kV DC (正或负极性)

额定电流：In = 50mA (额定电压下)

电压控制：可控硅模块调压，调压范围0～100% Un

极性转换：手动变换高压硅堆的方向

输入电压：220V 单相电压

电源频率：50/60 Hz

电源消耗：约5kW

2、弱阻尼电容分压器

型   号：CR400/600

额定电压：400kV

额定电容：600pF

电容节数：1节

每节电容：600pF（MWF400-600脉冲电容器）

方波响应：部分响应时间小于100ns，过冲小于10%

分压比：约250

准确度：小于2%

分压比不确定度：小于1%

3、截波装置

型   号：MC400kV

额定电压：400kV

球隙形式：300mm直径半球间隙

触发方式：三电极放电触发

（采用高性能脉冲放大器输出15kV，100ns触发脉冲）

时延方式： 2～6us时延可调的电子延时电路提供截波触发脉冲

（与HZCJ2008控制系统配合，电位器微调截波延时时间）

截波分散性：截波时间标准偏差小于0.1μs

4、测量设备：

型   号：DIMS-1000数字化冲击测量系统

输入范围：120V ～ 1600V（冲击电压）

测量不确定度：小于1%

波形测量：TBS2012数字示波器(可根据客户要求选配）

最高采样率1.0GS/s，带宽100MHz，分辨率8bit

记录长度10k字节，2通道。

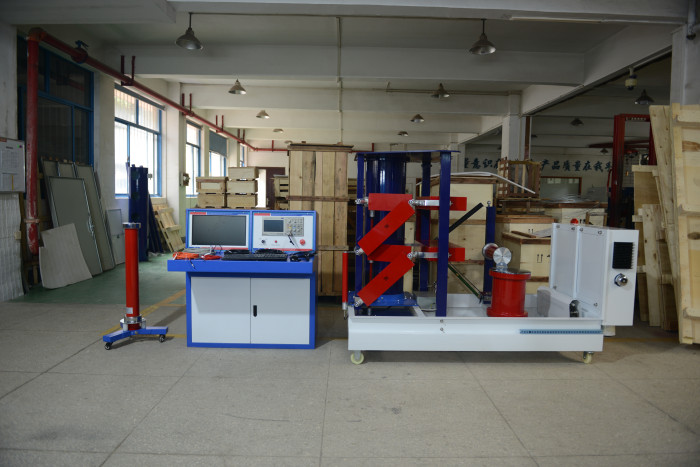

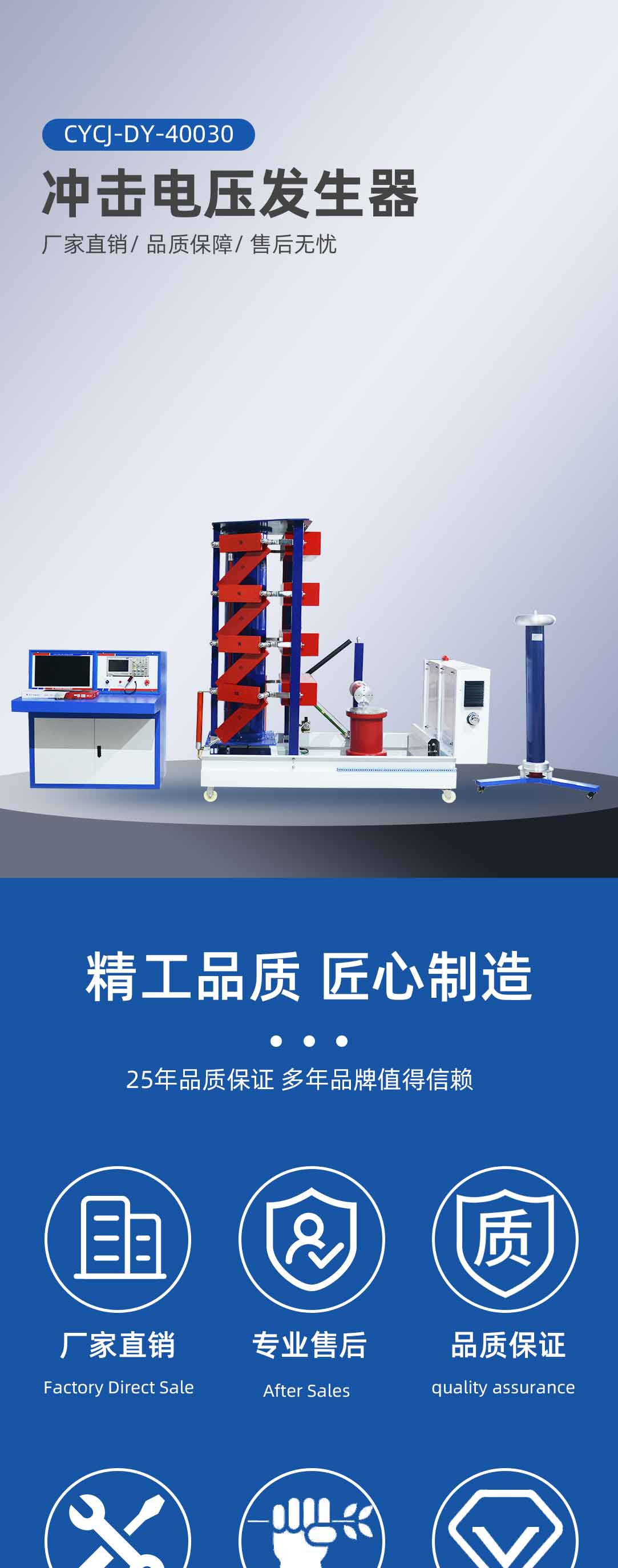

冲击电压发生器 雷电冲击电压试验装置，主要由冲击电压发生器、弱阻尼冲击电容分压器、冲击电压发生器控制系统、截波装置、数字化冲击测量系统组成。主要适用于35kV电力变压器及以下电力产品的雷电冲击电压全波试验，也可用于雷电冲击全波、操作波、截波、震荡波及其他特殊波形冲击试验。

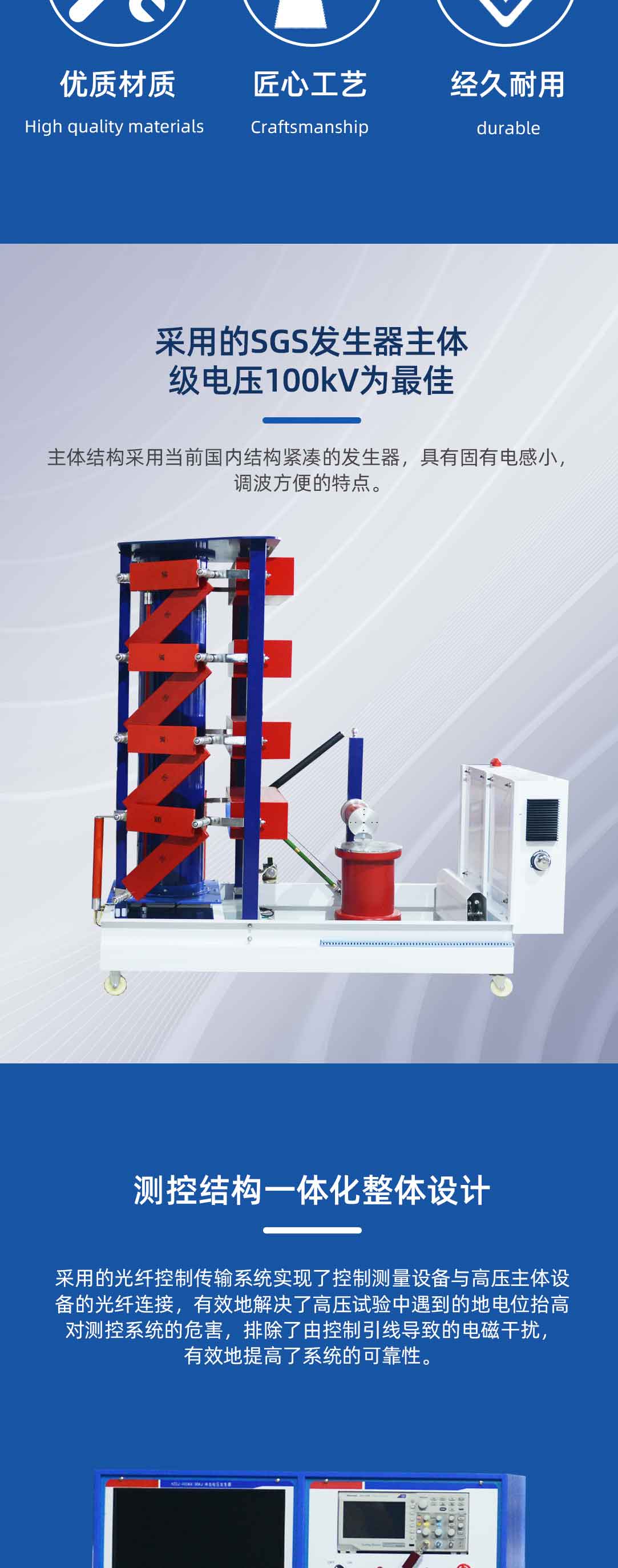

主体结构采用世界著名公司HAEFELY的结构设计，是当前国内结构紧凑的发生器，具有固有电感小，调波方便的特点。

核心器件为日本三菱公司的FX系列可编程控制器，几乎所有的控制功能都由软件编程实现，因此系统结构简单，外围电路板极少，可靠性极高。

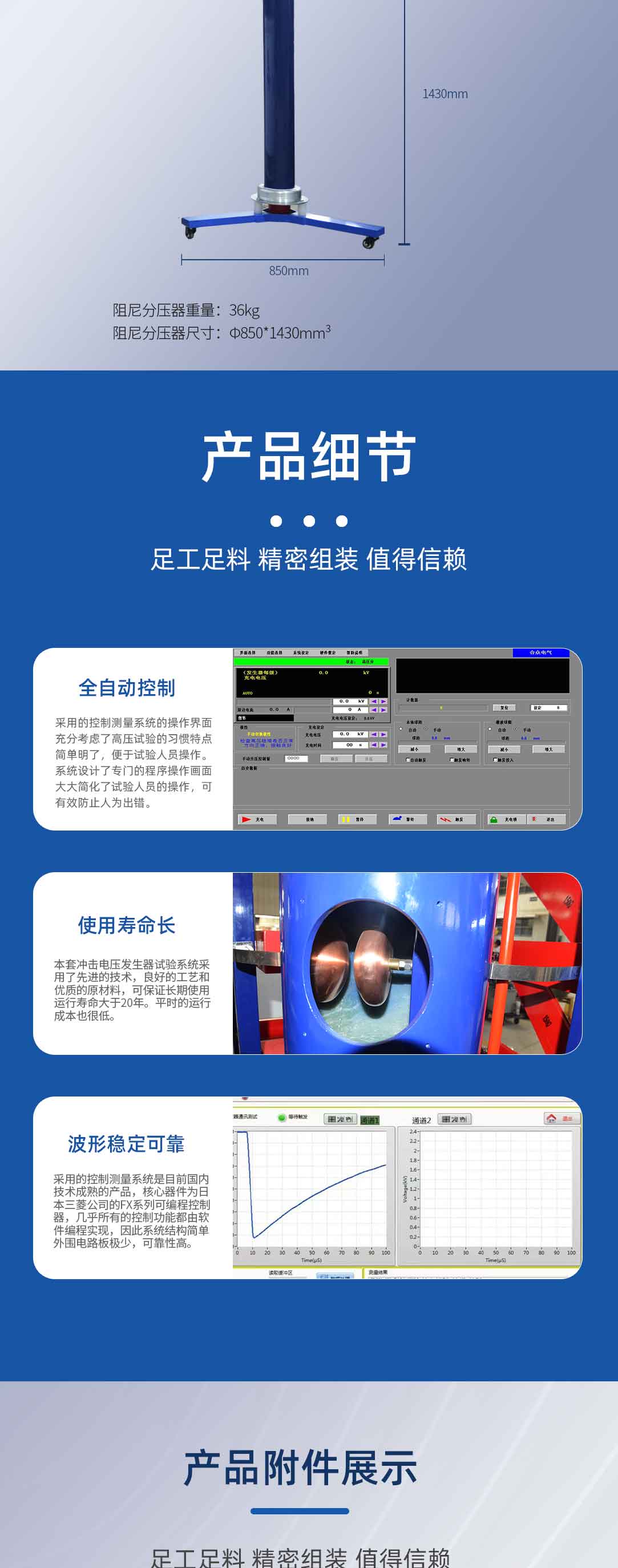

测控结构一体化整体设计，具有峰值电压表、液晶显示工业计算机，可实现全自动控制测量分析。测控系统采用液晶触摸屏操作，具有多种状态提示画面，实现了人机对话式的智能操作。

采用的光纤控制传输系统在国内高压试验设备中是首创，它实现了控制测量设备与高压主体设备的光纤连接，有效地解决了高压试验中遇到的地电位抬高对测控系统的危害，排除了由控制引线导致的电磁干扰，极大地提高了系统的可靠性。

截波时延调整方式所采用的电子延时回路，可方便地获得2～6us的截波触发延时，与采用延时电缆的方式相比更加方便简单。

能够产生15kV，100ns上升沿的脉冲放大器用于触发截波间隙，可保证小于0.1us的截断时间分散性。

系统设计了专门的程序操作画面，方便进行变压器的全波、截波试验，大大简化了试验人员的操作，可有效防止人为出错。

冲击电压发生器试验系统采用了先进的技术，良好的工艺和优质的原材料，可保证长期使用，运行寿命大于20年。平时的运行成本也很低。

我们将严格按照《质量及售后服务承诺书》执行相关产品服务，切我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!

我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！

注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。
