大家做电力行业的都知晓，电力行业的一些设施在上线前是需要做检测的，这就产生了电力测试设备的行业，如电力测试设备需要掌握正确的接线和试验方法。下面驰宇电力技术工程师举例说明，互感器综合特性测试仪的接线方式与试验方法。

  互感器综合特性测试仪接线方式如图3.28所示，被测CT一次侧与仪器CT一次端子P1、P2连接，被测CT二次侧与负载连接。
  图3.28 CT一次通流试验接线

  互感器综合特性测试仪试验方法

  检查互感器综合特性测试仪接线完成后，光标移动至运行选项并按下，仪器进入升流状态。界面实时显示升流电流值，当升流至设定电流后，仪器停止升流并保持当前电流输出，用于检查CT二次回路的完整性，此时互感器综合特性测试仪仪器界面显示实测电流和结束时间，如图3.29所示。在此界面中点击停止或结束时间为零后，调压器自动归零，停止输出电流，完成一次通流试验。试验结束后，互感器综合特性测试仪界面显示试验结束，如图3.30所示。

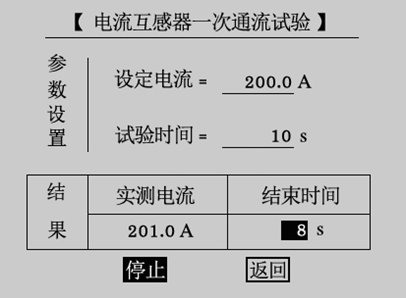

  图3.29 CT一次通流试验中

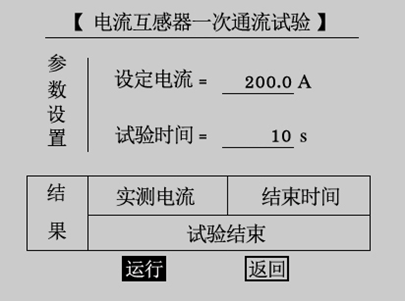

  图3.30 CT一次通流试验结束

  以上是互感器综合特性测试仪接线与试验方法，以及界面说明，若您需要本款或更多电力检测设备，请联系驰宇电力客服。
