电力测试设备有一个测试项目为距离保护,是微机继电保护测试仪的一项测试。下面大家和驰宇电力专家一起来看看,微机继电保护测试仪的距离保护。

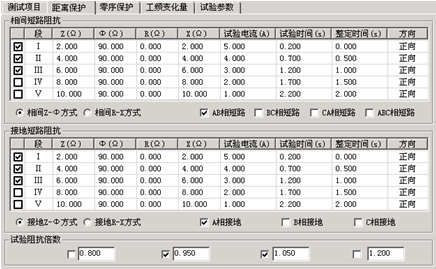

只有选择了“距离保护”测试项目时,该页面才处于激活状态,允许设置相应参数。如下图所示:
相间短路阻抗和接地距离阻抗
1、可以打“√”选择需要进行哪几段保护试验。
2、直接将保护整定值输入阻抗数据框中。定值可以选择按Z-Φ方式还是按R-X方式输入。
3、设置的每段试验电流必须大于保护的启动电流。并且相间距离试验中,其阻抗与电流的乘积约为20-40V内较好,不能超过57V;接地距离试验中,其阻抗与电流的乘积约为20-30V内较好,不能超过57V。一般还应遵守阻抗(或电抗)越小,电流越大的原则,才能保证测试更准确。
4、设置的各段“试验时间”必须大于该段的整定动作时间。例如:假设I段整定动作时间为0s,II段为0.5s,III段为1.0s。考虑到保护本身跳闸有一定的固定延时,可以设I、II、III段的试验时间分别为0.2s、0.7s、1.2s,如上图所示。这样,测试的理想结果将是:0.95倍时,本段动作,1.05倍时,本段不动,下一段时间不够也动作不了。也可以将上述三段的时间均设置得大于第三段动作时间。这样,测试的理想结果将是:0.95倍时,本段动作,1.05倍时,本段不动,下一段动作。
5、将各段整定动作时间输入“整定时间”框内,该时间参量只起参考作用,不影响试验结果。
6、在“方向”栏中,用鼠标单击,可在“正向”与“反向”之间切换,这样能方便测试一些方向性的距离保护。
7、最后再选择需要测试的故障类型。其中单相接地故障用于接地距离阻抗校验,两相短路和三相短路用于相间距离阻抗校验。如过要做接地距离试验还需正确输入零序补偿系数。推荐阅读:
微机继电保护测试仪的界面使用说明 以上是微机继电保护测试仪的距离保护,驰宇电力专业生产电力检测设备,如有需要,请联系驰宇电力客服。
