电力测试设备都有控制操作的面板，一般面板的结构都有类似之处。下面驰宇电力技术工程师介绍它们的规律，互感器综合特性测试仪面板结构介绍。

  仪器面板如图1.3所示，图中标注如下：

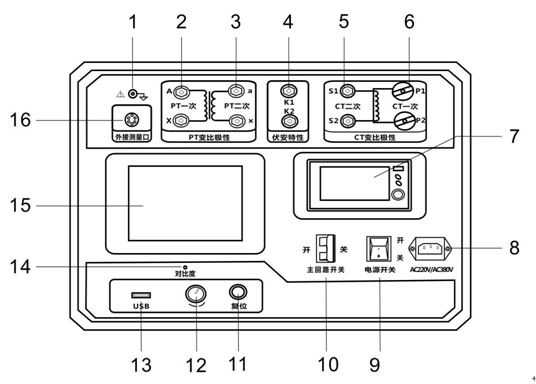

  图1.3 面板结构图

  1.接地端子2.PT一次侧接线柱3.PT二次侧接线柱

  4.伏安特性接线柱5.CT二次侧接线柱6.CT一次侧接线柱

  7.微型打印机8.电源插座9.电源开关

  10.主回路开关11.复位按钮12.旋转鼠标

  13.USB接口14.对比度调节15.LCD显示屏

  16.外接测量口

  仪器面板上装有仪器供电电源插座（带2A保险），仪器电源支持AC220V或

  AC380V电源输入，仪器会根据输入的电源进行自适应调整。

  以上是互感器综合特性测试仪面板结构介绍，若需电力测试设备，选驰宇电力专业电力测试设备制造商。
