驰宇电力微机继电保护测试仪试验指导。

  三路电流差动的接线方法

  1、Y（Y0）/ Y（Y0）接线方式：
  驰宇电力微机继电保护测试仪两侧均有相位调整，但无零序修正     两侧均无相位调整，但有零序修正

  两侧均接成单相短路方式     两侧均将测试相与零序修正相接成相间短路方式

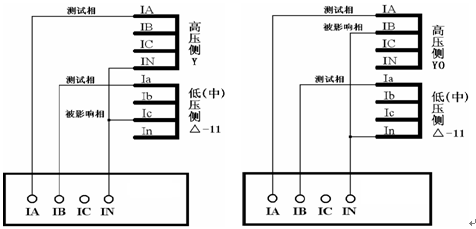

  2、Y（Y0）/ △-11接线方式：
  驰宇电力微机继电保护测试仪Y侧相位调整，无零序修正，按单相短路接线                 △侧相位调整，按单相短路接线

  IA’ =IA-IB   IB’ =IB-IC   IC’ =IC-IA          Ia’ =Ia-Ic   Ib’ =Ib-Ia   Ic’ =Ic-Ib

  △侧的测试相与被影响相按相间短路接线        Y0侧零序修正，Y侧的测试相与被影响相按相间短路接线

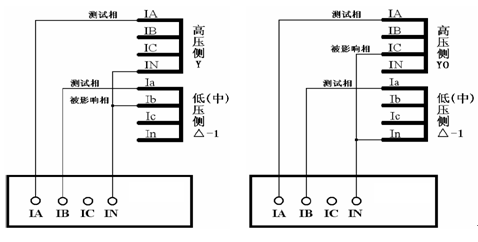

  3、Y（Y0）/ △-1接线方式：
  驰宇电力微机继电保护测试仪Y侧相位调整， 无零序修正，按单相短路接线           △侧相位调整，按单相短路接线

  IA’ =IA-IC   IB’ =IB-IA   IC’ =IC-IB            Ia’ =Ia-Ib   Ib’ =Ib-Ic   Ic’ =Ic-Ia

  △侧的测试相与被影响相按相间短路接线     Y0侧零序修正，Y侧的测试相与被影响相按相间短路接线

  注意：驰宇电力微机继电保护测试仪微机差动保护是相对比较复杂的一个保护，所以调试起来也难免会遇到些问题，一般对试验结果影响较大的有以下几点：

  1、驰宇电力微机继电保护测试仪平衡系数的设置，平衡系数设置不对可能会使测试出来的曲线与整定的曲线偏差较大。

  2、驰宇电力微机继电保护测试仪制动公式的选择，制动公式选择不对会使测试出来的曲线以及计算出来的制动系数都会和保护的整定值有很大的偏差，甚至完全不对。

  3、驰宇电力微机继电保护测试仪用三相电流做试验时，若补偿电流未加进去，试验时往往是第一个动作点动作正确，而其后的动作点都是加上电流就动作。这是因为未加补偿电流，虽然我们要做的试验相没满足差动动作条件，但是补偿相的差流会超过差动整定值，所以保护很快出口。
